NEC NEAX 2000 IPS - Internet Protocol Server

В данной модели учрежденческой автоматической телефонной станции (УАТС) реализована технология VoIP (Voiceover IP), в рамках которой осуществляется интегрированная передача голоса и данных, используя хорошо развитую инфраструктуру IP-сетей. Использование IP как среды передачи голосового трафика позволяет не только отказаться от создания отдельной телефонной сети в пределах офиса, но и решить проблему выноса номерной емкости УАТС в удаленные филиалы. Применение УАТС NEC NEAX 2000 IPS на базе IP позволяет также пользоваться услугами IP-телефонии и за счет ресурса Internet обходить телефонные сети общего пользования, получая при этом существенную выгоду при международных и междугородных переговорах.

УАТС NEC NEAX2000 IPS поддерживает как чистую IP-коммутацию, так и временную коммутацию. Чистая IP-коммутация предусмотрена для связи между цифровыми терминалами DtermIP и для объединения станций между собой по фирменной общеканальной сигнализации CCIS. Традиционная TDM коммутация осуществляется между обычными абонентами и соединительными линиями. Соединения между традиционными интерфейсами и DtermIP/CCIS поверх IP осуществляются с помощью платы сбора/разбора IP пакетов – IP PAD. Плата IP PAD преобразует голос в IP пакеты и наоборот. В максимальной конфигурации система может предоставить 512 абонентов (цифровых и аналоговых), а также 256 тайм-слотов для плат приложений и сервисных функций. Соединения между традиционными интерфейсами и IP терминалами осуществляются с помощью платы сбора/разбора пакетов IP – IP PAD. Все соединения внутри станции управляются новой платой центрального процессора, которая включает в себя встроенный сервер регистрации IP абонентов (DRS), интерфейс OAI/ACD, Ethernet порт и многие другие встроенные опции

Общее описание

УАТС NEC NEAX 2000 IPS является новым продуктом японской корпорации NEC.
В данной модели УАТС реализована технология VoIP, в рамках которой осуществляется интегрированная передача голоса и данных, используя хорошо развитую инфраструктуру IP-сетей. Использование IP как среды передачи голосового трафика позволяет не только отказаться от создания отдельной телефонной сети в пределах офиса, но и решить проблему выноса номерной емкости в удаленные филиалы. Применение УАТС NEC NEAX 2000 IPS на базе IP позволяет также пользоваться услугами IP-телефонии и за счет ресурса Internet обходить телефонные сети общего пользования, получая при этом существенную выгоду при международных и междугородных переговорах.

Преимущества NEC NEAX2000 IPS

  • Сохранение всех возможностей и сервисов предшествующей УАТС NEC NEAX 7400 М100МХ, возможность миграции NEAX 7400 ICS 100MX ;
  • Новый расширенный сервис - интеграция голоса и данных, передача голоса по IP;
  • Появление нового класса абонентов - IP абоненты;
  • Возможность однорангового соединения (соединение между равноправными узлами в сети) между IP абонентами без использования коммутационного поля станции;
  • Возможность объединения УАТС через IP-сеть;
  • Предоставление высокоскоростного доступа в Internet с использованием модуля VDSL или HPNA;
  • Поддержка VLAN;
  • Снижение стоимости обслуживания за счёт передачи функций управления абонентским терминалам пользователей;
  • Повышение интеграции: сопроцессор на плате центрального процессора - нет необходимости устанавливать сопроцессор в нулевой PIM;
  • Элемент дополнительной памяти интегрирован в центральный процессор;
  • ·Расширенные возможности по применению в приложениях, требующих интеграции компьютерных и телефонных сервисов.

УАТС NEC NEAX 2000 IPS поддерживает как чистую IP-коммутацию, так и временную коммутацию. Чистая IP-коммутация предусмотрена для связи между цифровыми терминалами DtermIP и для объединения станций между собой по фирменной общеканальной сигнализации CCIS. Традиционная TDM коммутация осуществляется между обычными абонентами и соединительными линиями. Соединения между традиционными интерфейсами и DtermIP/CCIS поверх IP осуществляются с помощью платы сбора/разбора IP пакетов – IP PAD. Плата IP PAD преобразует голос в IP пакеты и наоборот. В максимальной конфигурации система может предоставить 512 абонентов (цифровых и аналоговых), а также 256 тайм-слотов для плат приложений и сервисных функций. Соединения между традиционными интерфейсами и IP терминалами осуществляются с помощью платы сбора/разбора пакетов IP – IP PAD. Все соединения внутри станции управляются новой платой центрального процессора, которая включает в себя встроенный сервер регистрации IP абонентов (DRS), интерфейс OAI/ACD, Ethernet порт и многие другие встроенные опции.

Структура станции NEC NEAX 2000 IPS

NEAX 2000 IPS состоит из модулей, называемых PIM (PortInterfaceModule). Один PIM содержит до 64 портов. Благодаря блочной архитектуре, емкость УАТС NEAX 2000 IPS легко увеличивается до 8 PIM.

Каждый PIM содержит 12 универсальных слотов для установки линейных карт, 1 слот для установки платы центрального процессора (MP) и 1 слот для установки платы аварийного переключения в случае пропадания напряжения питающей сети (PFT). Кроме того, PIM содержит блок питания AC/DC, который имеет возможность установки дополнительного резервного электропитания (DC/DC). Благодаря архитектуре универсальных портов, линейные и абонентские карты могут устанавливаться в любой слот.

Идеология станции позволяет организовывать два типа PIМ: "Физический" PIМ и "Виртуальный" PIМ.
  Физический PIМ - это "железо" PIМ и он используется для размещения МP, FP (плата сопроцессора), IP PAD (плата сборки/разборки IP пакетов), LT плат (линии/транки), AP (плата процессора приложений) и блоков питания. Один физический PIМ расширяется до 64 портов.

Виртуальный PIМ – это "софт" и он используется для подключения IP терминалов посредством системного программирования. Один виртуальный PIМ расширяется до 64 IP абонетов (DtermIP). Система состоит из 8 PIМ, предоставляя тем самым 448 портов для DtermIP и 512 портов для LT плат. Общее количество портов УАТС NEC 2000 IPS для телефонов DtermIP и портов на LT платах должно быть не более 512. Например, в случае 256 LT портов (четыре физических PIМ-а), максимальное количество DtermIP будет 256 (+ 4 виртуальных PIM-а).

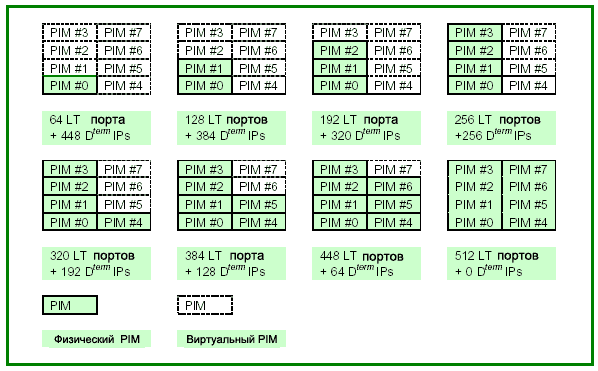

На рисунке представлены примеры конфигурации 512 портов при комбинации LT портов и IP телефонов.



Возможны три способа установки NEC NEAX 2000 IPS:

  • Напольная
  • Настенная
  • В 19 дюймовой стойке

Программное обеспечение УАТС NEC NEAX 2000 IPS

Техническое обслуживание станции NEAX 2000 IPS осуществляется с помощью программы MATWorX. MATWorX -это программа, работающая на базе ОС Windows и имеющая графический интерфейс GUI. Она позволяет проводить программирование и техническое обслуживание станции NEC NEAX 2000 IPS. MATWorX включает в себя три основных компонента: набор программных модулей Add-Ins, редактор сценариев MACH и мастер по конфигурации АТС. Все компоненты вызываются через специальную панель задач MATWorXTaskBar.

Набор программных модулей Add-Ins

Набор программных модулей Add-Ins представляет собой базовый компонент программы MATWorX, обеспечивающий программирование основных функций АТС.
Все команды из данного набора вызываются из MATWorXTaskBar.

Редактор cценариев MACH

Редактор сценариев MACH является мощным средством, позволяющим существенно экономить время, необходимое техническому персоналу для программирования АТС. Редактор создает списки команд, осуществляющих те или иные задачи. При этом такие списки (сценарии) могут быть сохранены.

Мастер по конфигурации УАТС

Мастер по Конфигурации УАТС - это компонент MATWorX, который позволяет техническому персоналу задавать необходимые установки для установления связи между ПК и АТС. Программа работает в режиме “вопрос-ответ ”.

Терминал программирования CAT

В дополнение к программе MATWorX, программирование NEC NEAX 2000 IPS может осуществляться через заранее определенный цифровой аппарат Dterm с дисплеем.
Такой телефонный аппарат переводится в режим программирования, и после этого становится возможным изменение системных данных АТС. В целях безопасности возможно задание специального пароля, позволяющего блокировать доступ к программированию тех или иных функций.

Функция “перемещение АТС”

Эта функция позволяет без дополнительного изменения конфигурации поменять местами две отдельно установленные станции (при включении данной функции системные данные будут автоматически переданы из одной станции в другую и наоборот).

Индикация аварийных сообщений

В случае неисправности высвечивается аварийная индикация на блоке электропитания, на операторской консоли и на внешнем блоке аварийной сигнализации. В то же самое время информация о неисправности может быть получена через MATWorX терминал.

Учет телефонных разговоров

В NEAX 2000 IPS предусматрены две системы учета телефонных разговоров:
централизованный сбор информации по счетам (SMDR);
учет информации о телефонных разговорах (CIS).

Система централизованного учета информации по счетам (SMDR)

Если требуется специальная форма учета телефонных разговоров, то УАТС NEAX 2000 IPS выдает детальную информацию обо всех исходящих и входящих вызовах с помощью интерфейса RS-232C на внешний компьютер, специально предусмотренный для учета счетов.

Учет информации о телефонных разговорах (CIS)

Эта система производит учет информации о телефонных разговорах с помощью терминала Dterm с дисплеем. Информацию по счетам за телефонные разговоры по отдельным станциям или конкретной группе станций можно получать на дисплее аппарата и, при необходимости, получить в распечатанном виде на внешнем печатающем устройстве.

Расширение резервирования служебных данных

Служебные данные NEAX2000 IPS хранятся на флеш-ПЗУ, поэтому период резервирования дольше по сравнению с предыдущей серией 100MX, где использовалось ОЗУ с батарейкой.

Технические характеристики УАТС NEC NEAX 2000 IPS

Пункт

Емкость системы

1PIM

2PIM

3PIM

4PIM

5PIM

6PIM

7PIM

8PIM

LT порты

64

128

192

256

320

384

448

512

LT платы

12

24

35

47

59

71

83

95

AP порты



Макс. 256 портов на систему

AP платы

12

23

24

Аналоговые линии

Стандартные

64

128

192

256

320

384

448

512

Удаленные

48

96

144

192

240

288

336

384

Dtermi

Стандартные

64

128

192

256

320

384

448

512

Удаленные

24

48

72

96

120

144

168

192

IP абоненты

956

892

828

764

700

636

572

508

Беспроводные абоненты

256

ISDN терминалы

16

32

48

64

80

96

112

128

CO линии

64

128

192

256

256

256

256

256

E&M линии (2-х/4-х проводные)

24

48

72

96

120

144

168

192

CCIS транки

Максимум 127

DTI/CCIS

Максимум 8

ISDN интерфейс

Карта BRT

8

Карта 2BRT

11

23

24

Карта 4BRT

6

12

18

24

24

24

24

24

IP PAD (количествоканалов)

64

128

192



Примечания

Примечание 1: Общее количество магистральных линий и DTI каналов для NEC NEAX 2000 IPS должно быть 256 или меньше. (Каждая магистральная линия и DTI канал требуют установки " Номера Каналов " путем программирования системных данных, максимальное число параметра системы для "Количества Каналов" -  256.)
Примечание 2: "PIМ" в этой таблице означает " Физический PIМ. "
Примечание 3: Возможно максимум 448 Dterм IP.
Примечание 4: Максимальное количество речевых каналов на магистральную плату IP зависит от Payload Size (см. табл.) (Payload Size может быть установлена при программировании системы):
Примечание 5: ACD/МIS и OAI являются взаимоисключающими.

• CCIS (p-p/p-мp) и peer to peer

Размер коммерческой загрузки

G.729a

G.711

G.723.1

20 мс

8 Каналов

8 Каналов

——

30 мс

16 Каналов

16 Каналов

16 Каналов

40 мс

16 Каналов

16 Каналов

——


• VoIP (H.323)

Размер коммерческой загрузки

G.729a

G.711

G.723.1

20мс

6 Каналов

5 Каналов

30мс

8 Каналов

7 Каналов

8 Каналов

40мс

12 Каналов

10 Каналов



Спецификации IP для NEC NEAX 2000 IPS

ПУНКТ

СПЕЦИФИКАЦИИ

ПРИМЕЧАНИЕ

Кодирование Речи

G.729aG.723.1 (5.3 кБит/6.3 кБит)G.711

8 кБит/с CS-ACELPМP-МLQ/ACELP64 кБит/сPCМ

IP-PAD

32 канала на платуАвтоматически занято при вызове



Способность Передачи Факсимильных сообщений

Метод Передачи Факсимильных сообщений (T.30)

IP PAD плата необходима.G3 FAX (до 14.4 кБит/с) Супер G3 Обратный: Не разрешен

Межстанционная/Внутристанционная сигнализация

H.245

terм IP  к D terм IP соединениюD terм IP к IP-PADсоединению

PROTIМS по IP

terм IP к NEAX 2000 IPS соединению

CCIS по IP

Соединение точка-многоточие

H.323

H.323 IPT плата и IP-PAD плата требуются

Контроль Дрожания

Динамический Буфер Дрожания



QoS(Качество Услуг)

TOS, IP Предшествование



LAN Интерфейс

10BASE-T/100BASE-TX

Возможны Авто Переговоры.Рекомендуется 100BASE-TX.

Эхокомпенсатор(IP-PAD)

G.168



Payload Size (IP-PAD)

10 мс-40 мс (G.723.1)

Макс. Речевых каналов на плату10 мс: 12 каналов20 мс: 20 каналов30 мс: 30 каналов40 мс: 32 канала

PAD Control

0 дБ до +16 дБ (+2 дБ)0 дБ до -16 дБ (-2 дБ)

Настройка по расположению номера.

Пропускная способность NEC NEAX 2000 IPS

Количество PIM

1PIM

2PIM

3PIM

4PIM

5PIM

6PIM

7PIM

8PIM

Пропускная

Макс. 2500 BHCA

Макс.5000 BHCA

Макс. 7500 BHCA

Макс. 8000 BHCA

Способность



Примечание

Примечание

Примечание

Примечание: Нагрузка на каждый Микропроцессор должна быть 2500 BHCA или меньше.

Система основанная на DRS (Сервер Регистрации Устройств)

Свойства Встроенного DRS

Описание

Примечание

Макс Терминал Регистрации

512/MP



Вход в систему

Вход без пароля

Не возможен

Используйте пробел в качестве пароля

Аутентификация посредством DRS-Сети

Не возможна



Аутентификация посредством DRS-Системы

Возможна



Аутентификация посредством MAC Адреса

Возможна



Подтверждение при доминировании

Возможно



Выход из системы

Код доступа возможности набора выхода

Возможен



Функциональная клавиша

Возможна



Сенсорная клавиша

Возможна



DHCP

Межсетевой обмен с DHCP сервером

Возможен



Управление NEC NEAX 2000 IPS

Система управления

Программная

Тип процессора

32-битный

Место хранения программ

FlashROM

Место хранения данных

RAM

Архитектура процессора

Центральная

Обновления программ

Дискета

Матрица временного разделения

PCM временное разделение



Общие технические характеристики NEAX2000 IPS

Позиция

Описание

Емкость системы

Макс. Кол-во PIM

8 PIM

Кол-во портов на PIM

64 порта

Макс кол-во портов

768 портов на систему

Архитектура системы

Система управления

32 битовый процессор

Место хранения ОС

Flash ROM

Система коммутации

Временное разделение (неблокируемое)

Электропитание

90-132 ВАч или 180-264 ВАч, 50/60 Гц

Внешние габариты, мм (ШхГхВ) (приблизительно, макс конфигурация)

860х223х1473

Вес (PIM полностью заполнен картами)

11.5 кг на PIM

Рабочие условия

Температура воздуха

0-40°C

Относительная влажность

Максимум 90% (без конденсации)

Варианты установки

Напольная, настенная, в 19" стойку
