Решения на основе стандарта IEEE 802.16-2004 (WiMAX)

Семейство систем беспроводного широкополосного доступа WiMIC-6000/5600/3500 предназначено для подключения локальных сетей и отдельных компьютеров к сети передачи данных по радиоканалу в диапазонах частот 5725-6425, 5650-5725, 3400-3550 МГц соответственно.

Аппаратура обеспечивает построение сетей типа «точка - много точек» с количеством абонентских станций до 200 и скоростью передачи до 37.67 Мбит/с (на 1 сектор).

Описание системы WiMIC-6000

Система WiMIC-6000 состоит из базовой станции WiMIC-6000B и подключаемых по радиоканалу абонентских станций WiMIC-6000S.

Терминал абонентской станции АТ-6000 является выносным оборудованием (ODU), исполнен в компактном корпусе. Оборудование пользователя подключается по интерфейсу Ethernet. Внешняя антенна подключается при помощи кабеля. Питание терминала осуществляется от адаптера питания АП-01 (IDU).

Базовая станция поддерживает подключение до 6 секторов, состоит из модуля доступа МДВ-6 (IDU), приемопередающих модулей ППМ-6000 (ODU) (соединяемых одним коаксиальным кабелем на сектор), и секторных антенн.

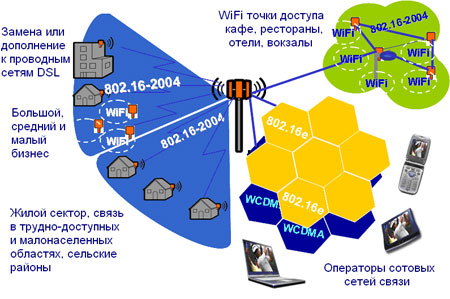

Области применения системы WiMIC-6000

Система WiMIC-6000 основана на основе рекомендации IEEE 802.16-2004 WirelessMAN, поэтому отличается всеми особенностями и преимуществами, свойственными технологии WiMAX.

Система строится по архитектуре точка-многоточка: многосекторная (или односекторная) базовая станция – множество абонентов.

Преимущества

Использование технологии OFDM с 256 поднесущими (OFDM-256) Обеспечивает надежную связи в случаях ограниченной видимости или ее отсутствии (NLOS, работа на отражениях). NLOS упрощает и удешевляет установку, повышает устойчивость связи при многолучевом распространении сигналов.
Использование современных видов модуляции и кодирования Схемы модуляции до QAM64 позволяют добиться высокой эффективности использования радиочастотного спектра (до 5 бит/с/Гц). Скорость передачи составляет до 37.7 Мбит/с в полосе частот 10 МГц. Тип модуляции может изменяться адаптивно от BPSK до QAM64, в зависимости от дальности абонента и условий распространения сигнала. Для повышения помехоустойчивости применяется каскадное кодирование - Рида-Соломона/ сверточное с различными скоростями.
Высокая пользовательская емкость Более 1000 абонентов на базовую станцию (6 секторов).
Возможность изменения ширины используемой полосы частот Полоса частот устанавливается в значения: 1.75; 3.5; 7; 10 МГц. Это позволяет более эффективно выполнять частотно-территориальное планирование сети.
Свободный от конфликтов (коллизий) многостанционный доступ Множественный доступ с временным методом разделения абонентских каналов (TDMA) исключает появление коллизий и способствует сохранению высокой пропускной способности системы.
Высокая площадь обслуживания Благодаря использованию технологии OFDM-256 и адаптивных методов модуляции расширяется площадь обслуживания.
Имеется система обеспечения качества обслуживания (QoS) Пропускная способность системы распределяется с учетом требуемого качества сервиса каждого абонента.
Интерфейс абонентского устройства ETHERNET Интерфейс ETHERNET (10/100Base-T) широко распространен, удобен в использовании, позволяет легко интегрировать различные типы сервисов (TDMoIP, VoIP, видеонаблюдение и т.д.).
Обеспечивается комплексная защита информации Выполняется шифрование данных в эфире, авторизация абонентских устройств и проверка подлинности сертификатов. В качестве расширения, для шифрования данных и обеспечения аутентификации поддерживается отечественный ГОСТ 28147-89.
Централизованное управление сетью Система сетевого управления основана на протоколе SNMP и обладает широкими возможностями (конфигурирование, диагностику аварийных ситуаций, мониторинг рабочих характеристик, управление QoS и безопасностью, ведение журналов работы и т.д.).

Технические характеристики

Диапазон частот5.725-6.425 ГГц
Технология мультиплексирования данных абонентов (в направлении точка доступа - абонентская станция)TDM
Тип доступа к среде передачи (в направлении абонентская станция – точка доступа)TDMA
Метод дуплексированияFDD или TDD
Максимальная пропускная способность ствола37.67 Мбит/с
Обеспечение качества обслуживания QoSЕсть
Технология передачиOFDM-256
Способы модуляцииАдаптивная, от BPSK до QAM-64
Помехоустойчивое кодированиеКаскадное: Рида-Соломона/Витерби
Спектральная эффективностьдо 5 бит/с/Гц
Полоса сигнала1.75; 3.5; 7; 10 МГц
Мощность на выходе передатчика, БС/АС24/24 дБм
Установка частоты передатчикаПрограммно
Регулировка выходной мощностиПрограммно
Нестабильность частоты передачи<5х10-6
Количество абонентских станций в одном секторедо 200
Максимальное количество секторов (на МДВ-6)6
Топология размещения абонентских станцийПроизвольная
Максимальная дальность связи40 км
Средства шифрования3DES / ГОСТ 28147-89
Контроль трафикаКод CRC
Электропитаниеминус 48/60 В

Поддерживаемые виды модуляции и уровни кодирования

МодуляцияКодирование (суммарное)Скорость передачи (сырая, в полосе 10 МГц, FDD), Мбит/с
BPSK1/24.19
QPSK1/28.37
QPSK3/412.56
16-QAM1/216.64
16-QAM3/425.11
64-QAM2/333.48
64-QAM3/437.67

Параметры приемника

Схема модуляцииЧувствительность (при полосе 10 МГц), дБм
BPSK 1/2-90
QPSK 1/2-89
QPSK 3/4-87
16-QAM 1/2-83
16-QAM 3/4-81
64-QAM 2/3-76
64-QAM 3/4-74

Характеристики антенн

Примечание: могут использоваться антенны с другими параметрами.

Тип антенныWM60-01WM60-02WM60-03WM60-04
Импеданс, Ом50505050
ПоляризацияВерт.Верт.Верт.-
Размеры антенны, мм460х120х50460х120х50-220х220х50
Коэффициент усиления антенны не менее, дБ 1615820
Отношение F/B, дБ, не менее2525-25
Ширина диаграммы по уровню 3 дБ, град.
– в горизонтальной плоскости
– в вертикальной плоскости

60
7

90
7

360
18

15
15
Тип разъемаN-типаN-типаN-типаN-типа
Вес, кг1.51.5101

Характеристики абонентской станции

Интерфейс пользователяEthernet 10/100Base-T (рек. IEEE 802.3), полный дуплекс
Сетевые сервисыСистема прозрачна для IEEE 802.3 приложений и сервисов
Приоритезация трафикаПо рекомендации IEEE 802.1q/p
Питание абонентской станцииЧерез адаптер питания
Тип оборудованияВыносное (ODU)
Температура окружающей среды (ODU)-50 / +50 °С
Максимальное расстояние IDU-ODU100 м
Габариты320х300х60 мм
Масса<3 кг
Потребляемая мощность<25 Вт

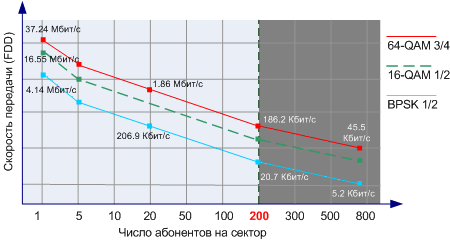

Зависимость пропускной способности на одну абонентскую станцию от количества абонентов и используемого типа модуляции

Состав

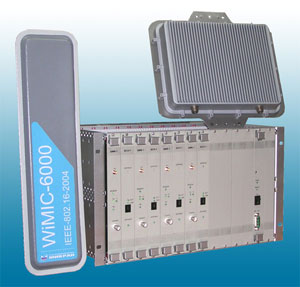

Базовая станция WiMIC-6000B

СоставКоличество на БС
Модуль доступа МДВ-1 (IDU)1
Фильтр питания ФП-02 (IDU)1
Блок сетевой обработки БСО-1 (IDU)1…6
Блок модема БМВ-1 (IDU)1…6
Кабель RF1…6
Приемо-передающий модуль ППМ-60001…6
Антенны1…6
Кабель ППМ – антенна1…6

Абонентская станция WiMIC-6000S

Состав:

  • Абонентский терминал АТ-6000
  • Адаптер питания АП-01 (IDU)
  • Кабель IDU-ODU
  • Антенна
  • Кабель АТ-6000 – антенна

Расчетные значения зон покрытия

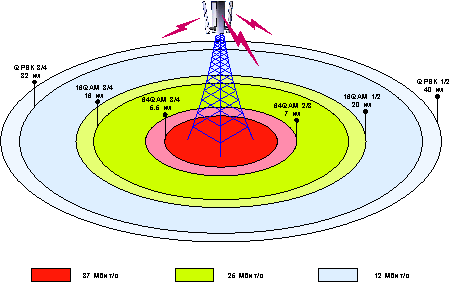

При наличии прямой видимости:

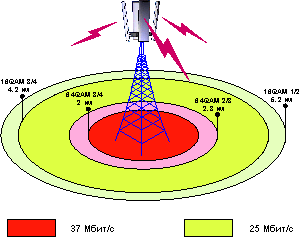

При работе на отражениях (NLOS):

Примечание: с увеличением расстояния происходит понижение схемы модуляции с уменьшением пропускной способности.
