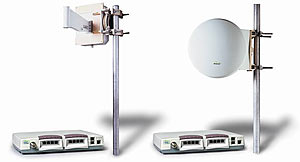

Alvarion WALKair 3000

WALKair 3000 - точка-многоточка, система широкополосного беспроводного доступа, предоставляющая сервисы операторского класса и обеспечивающего скорость на пользователя до 36 Мбит/с (upstream и downstream). WALKair 3000 разработана для новых операторов, требующих проверенное решение "последней мили" для малых и среднего размера предприятий и MDU/MTU (multi-dwelling и multi-tenant) приложений. Кроме того, WALKair 3000 оптимальное решение для следующего покаления приложений транспортных соединений (backhauling) базовых станций мобильной сотовой связи.

WALKair 3000 основана на высокой спектральной эффективности, технологии повторного использования частот и динамического распределения ширины полосы пропускания. WALKair 3000 предоставляет самую высокую способность охвата пользователей широкополосного беспроводного доступа.

WALKair 3000 обеспечивает IP решение операторского класса по радиоканалу, включая полное IP и ATM качество обслуживания (QoS). WALKair 3000 предлагает до 36 Мбит/с чистой, полезной сетевой нагрузки для оборудования конечного пользователя (CPE). Оборудование WALKair 3000 полностью интегрировано (и может быть расположено рядом) с WALKair 1000, используя несколько идентичных компонентов (все наружные модули) и используя идентичную инфраструктуру, инструменты планирования и управления сети

WALKair 3000 не только работает в той же самой окружающей среде, что и WALKair 1000, но также может находиться в той же самой ячейке, эффективно обеспечивая требования разнообразных пользователей. Обе системы для операторов с лицензированным спектром частот доступны для развертывания как отдельно, так и совместно. Интеграция WALKair 1000 и 3000 позволяет новым операторам поставить наиболее эффективное решение для рынков средних и больших предприятий.

В зависимости от текущих запросов клиента и требований к пропускной способности, система WALKair 3000 позволяет операторам поставлять наиболее эффективные по стоимости решения. Каждое решение имеет модульнуюя архитектуру и может развиваться по мере роста или изменения требований клиента. Ключем к структурной гибкости является адаптация архитектуры внутреннего оборудования Базовой станции системы WALKair и приспособления ее к определенной фазе развертывания.

Система WALKair 3000 имеет три различных платформы построения Базовой станции:

  • Решение Alvarix (WALKair 1000 и WALKair 3000) 10.5 ГГц, 26 ГГц
  • WALKair 3000 BS-SA (Решение автономной базовой станции ) 10.5 ГГц, 26 ГГц, 28 ГГц
  • WALKair 3000 BS-SB (Решение на основе шасси) 10.5 ГГц, 26 ГГц, 28 ГГц

Особенности WALKair 3000

  • WALKair 3000 обеспечивает гибкость платформы базовой станции через использование решений базовой станции на основе шасси и автономной базовой станции. Решение на BS-SA было разработано в качестве рентабельного по стоимости начального решения, где должен быть развернут только один сектор. Это решение - также идеальный вариант для первоначальных стадий проектов, бизнес модель которых еще не была одобрена.
  • До 36 Мбит/с на абонента, симметричные и асимметричные (upstream и downstream) через 14 МГц каналы
  • Мульти-операторcкий TDMA, до четырех nотоков на сектор с одним наружным радиомодулем на сектор
  • Двойная модуляция, 16QAM и QPSK с автоматическим переключением
  • Полный непрерывный QoS, поддерживающий IP и ATM
  • Гибкое обслуживание обеспечивающее объединение переданных и максимальных информационных скоростей (CIR/MIR) и поддержку различных классов пользователей и различных уровней обслуживания
  • Сервисы на CPE: IP (n x 10/100 Base-T), n x E1
  • Высокпроизводительная базовая станция.
  • Подключение к ATM и IP бэкбонам
  • Высокая спектральная эффективность - 2.5 Бит/сек/Гц
  • SNMP- основанная система управления и мощный инструмент планирования сети
  • Совместное расположение и полная интеграция с WALKair 1000

Оборудование базовой станции

Базовая станция WALKair 3000, используя двойную поляризацию, обеспечивает пропускную способность до 2.304 Гбит/с при выделенной полосе в 112 МГц.

Компоненты Базовой станции системы WALKair 3000 расположены в центре ячейки, связывающей бэкбон и многочисленные Терминальные станции WALKair через Ethernet или ATM интерфейсы.

WALKAIR 3000, используя мультитранспортный TDMA/FDD метод доступа, работает в диапазоне 26 ГГц и скоро будет поддерживать дополнительные миллиметровые диапазоны частот ( 28 ГГц). При использовании TDMA, Базовая станция, для обеспечения трафика до 64 Терминальных станций, использует FDD разделение для частот Tx и Rx. Топология, состоящая из множественных модулей BS-BU позволяет развертывание схемы множественных операторов, обеспечивая каждого оператора 14 МГц полосой спектра со скоростью передачи данных до 36 Мбит/с на каждого.

Базовая станция состоит из нескольких секторов, где отдельная ячейка может быть охвачена через 4 или 8 секторов. Каждый сектор содержит до шести Базовых Модулей (BS-BU). Каждый из Базовых модулей имеет модули IF MUX, RFU и антенну.

Внутренние модули расположены в помещении с контролируемой температурой окружающей среды. Наружный модуль включает РЧ блок и антенну и расположен на мачте, имеющую прямую видимость с наружными модулями Терминальных станций.

IF кабели соединяют модули BS-BU (на IDU шасси) с наружным модулем (ODU) через IF-MUX. Он поддерживает оба uplink и downlink IF сигнала и обеспечивает ODU питанием.

Внутренние модули Базовой станции (IDU)

Стековая архитектура (SA)

Базовая станция может состоять от одного или более BS-SA устройств, каждый может обслуживать как одиночный автономный модуль, или быть частью полной Базовой станции. Кроме того, уникальная стековая архитектура WALKair 3000 может поддерживать полную избыточность на любом компоненте системы.

BS-SA содержит карты модема с Ethernet портами для подключения к IP бэкбону, NIU карты для подключения к E1 бэкбону и IF модуль. Каждый BS-SA преобразует IF сигнал в данные направляемые к бэкбону через порт Ethernet или через NIU карту, и преобразует данные в IF сигналы в противоположном направлении к терминальным станциям.

IF Mux (дополнительный)

IF Mux мультиплексирует Tx сигналы от BS-SA и объединяет выходной сигнал с напряжением 48В постоянного тока, Сигнал IF, через коаксиальный кабель, посылается на модуль RFU, расположенный около антенны. Для Rx сигналов применяется обратный процесс. К интерфейсам IF Mux, между RFU и BS-SA, через SMA порты, может быть подключено до 4 модулей BS-SA.

WALKair 3000 IF Mux поддерживает модули обеих систем WALKair 3000 и WALKair 1000 для объединенного развертывания.

Наружные модули Базовой станции (ODU)

RFU и антенна

Модуль RFU обеспечивает интерфейс между IF Mux и антенной. Модуль RFU преобразовывает IF сигнал, полученный от IF Mux в РЧ сигнал. Сигнал усиливается для передачи через антенну. Модуль RFU связан с IF Mux и антенной отдельными коаксиальными кабелями.

Оборудование конечного пользователя

Терминальная станция состоит из внутреннего и наружного модулей и устанавливается в помещении абонента, имеющем регулируемую температуру окружающей среды. Осуществляет взаимодействие между оборудованием конечного пользователя (CPE) и соответствующей Базовой станцией, обеспечивая широкий диапазон интерфейсов пользователя.

Внутренний модуль Терминальной станции (TS-IDU)

Модуль TS-IDU обеспечивает интерфейсы между оборудованием конечного пользователя и модулем RFU/антенна (ODU) ТС WALKAIR, используя TDMA протокол для передачи трафика к/от БС. Поддерживая несколько типов интерфейсных портов, TS-IDU предоставляет широкий диапазон услуг передачи голоса и данных. Модуль TS-IDU связан с RFU/антенна (ODU) через единственный коаксиальный кабель и может быть легко установлен в стойке, на столе или в любом пригодном и удобном месте. IF сигнал поступивший на модуль RFU, преобразовывается им в РЧ сигнал.

Модуль IDU терминальной станции оборудован 2*10/100BaseT интерфейсами и двумя E1 картами, поддерживающими до 8*E1интерфейсов.

Каждый TS-IDU содержит LCI порт, который используется для процессов локальной инсталляции и управления. Терминальная станция питается от стандартных источников постоянного (48В) или переменного тока подключаемых к внутреннему модулю..
