Модуль станционных (входящих) трансляторов дальнего набора 8ТДНВ предназначен для организации доступа удаленных абонентов к АТС различных типов посредством каналов ТЧ.

Каждый модуль 8ТДНВ содержит 8 комплектов, состоящих из четырехпроводного окончания канала ТЧ и двухпроводной линии стыка с абонентским комплектом АТС. Каждый комплект конфигурируется, тестируется и контролируется индивидуально с помощью компьютера.

Конструктивно модуль 8ТДНВ рассчитан на установку в стандартный 19'' евроконструктив 6U84TE - до 20 модулей при общем количестве комплектов до 160. Модуль может также устанавливаться в каркас аппаратуры АССС.

Если для решения задач, стоящих перед заказчиком, достаточно одного-двух модулей, и, следовательно, приобретение универсального 19" конструктива кажется не оправданным, то возможна установка модулей в автономный корпус на 1-2 модуля.





Возможности модуля 8ТДНВ:


  • наличие в каждом модуле автономного вторичного источника питания повышает надежность работы аппаратуры в целом;
  • большое количество протоколов сигнализации;
  • возможность вводить новые протоколы и адаптировать к особенностям работы в конкретной системе простой сменой программного обеспечения на объекте;
  • устойчивость параметров к внешним дестабилизирующим факторам (температура, влажность, срок работы);
  • работа с любым типом АТС (в том числе с низковольтовыми комплектами КЭАТС «Квант»);
  • конвертация способа набора - импульсный в тональный и наоборот;
  • совместимость с широким спектром абонентских трансляторов (в том числе ТРИКОМ и аппаратурой АДАСЭ);
  • возможность в комплексе с модулем ТАУ-1 (ТАУ-4) организовать функцию короткого отбоя («FLASH»);
  • возможность настраивать отдельные параметры каждого комплекта с помощью компьютера;
  • функции тестирования;
  • возможность работы комплекта в режиме генератора/анализатора для проверки канала ТЧ;
  • дополнительные функции:
    • входящий набор из канала: импульсный/тональный;
    • набор в линию АТС: импульсный/DTMF (транзит из канала или сгенерированный);
    • поддержка функции тестирования канала (совместно с аппаратурой АДАСЭ);
    • контроль длительности разговора;
    • контроль сигнала «Занято» по линии АТС;
    • возможность изменения длительности посылки/паузы вызова.

Технические характеристики:


Комплект ТЧ

Входное сопротивление 600 Ом
Выходное сопротивление 600 Ом
Шаг регулировки уровней сигналов 0,1 дБ
Диапазон регулировки входного сигнала минус 18,3..+7,1 дБм0
Номинальный уровень приема +4,3 дБм0
Диапазон регулировки выходного сигнала минус 23,3..+2,1 дБм0
Номинальный уровень передачи минус 13 дБм0
Виды сигнализаций:
  • одночастотная 2600 Гц
  • одночастотная 2100 Гц
  • двухчастотная 600 + 750 Гц
  • двухчастотная 1200/1600 Гц (АПСО, АДАСЭ)
  • одночастотная АПСО
  • 4С (селективная связь)
  • ПСС (селективная связь)

Комплект АЛ
Входное сопротивление 600 Ом
Выходное сопротивление 600 Ом
Затухание несогласованности относительно
сопротивления 600 Ом в полосе 0,3...3,4 кГц
не менее 12 дБ
Чувствительность приемника вызова не более 30 В эфф. 25Гц
Ток имитатора шлейфа не более 35 мА


Электропитание модулей 8ТДНВ осуществляется от источника постоянного тока с заземленным положительным полюсом и напряжением 19...72 В. Потребляемая мощность до 7 Вт.


Схема применения

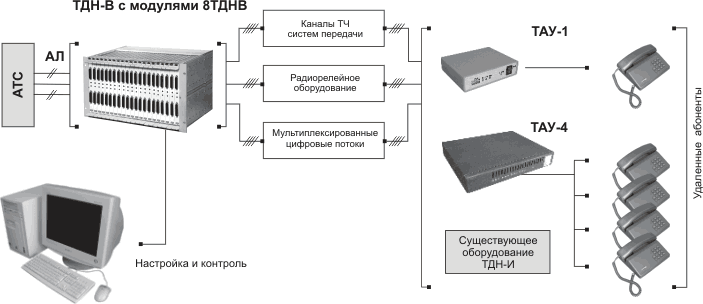

Рисунок 1 - Схема применения модуля 8ТДНВ
