Терминал станционный универсальный (ТСУ) предназначен для организации доступа удаленного абонента к АТС различных типов посредством канала ТЧ.


Особенности ТСУ-1


  • работа с любым типом АТС (в том числе с низковольтовыми комплектами КЭАТС «Квант»);
  • конвертация способа набора «импульсный» в «тональный» и наоборот;
  • программирование режимов c помощью переключателя на передней панели устройства;
  • оборудование подключается к каналам ТЧ в точке со стандартными уровнями передачи/приема:
    • минус 13/+4,3 дБм;
      0/0 дБм;
    • +4,3/минус 13 дБм;

    Выбор осуществляется перемычками.
  • устойчивость параметров к внешним дестабилизирующим факторам (температура, влажность, срок работы);
  • терминал ТCУ-1 выполнен в закрытом пластмассовом корпусе.




Технические характеристики:


Число подключаемых абонентских устройств
1
Число комплектов каналов ТЧ
1
Стык с каналом ТЧ
четырех/шестипроводный,
Е&М Type V
Набор номера
импульсный/тональный
Электропитание
20...72 В, постоянного тока
Энергопотребление
не более 2,5 Вт
Габариты
110 х 140 х 35 мм
Климатические условия
0 °С...+40 °С
Влажность
до 80 % при 25 °С


Схема применения

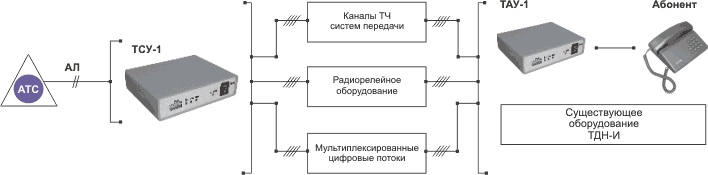

Рисунок 1 - Схема применения ТСУ-1
