Гибкий мультиплексор предназначен для формирования первичных цифровых потоков со скоростью 2048 кбит/с (поток Е1) из аналоговых речевых сигналов и сигналов цифровых интерфейсов, электронной кроссовой коммутации цифровых каналов со скоростью 64 кбит/с, передачи цифровых потоков по сети IP/Ethernet, а также для конвертации физических стыков и линейной сигнализации.

Оборудование имеет следующие типы интерфейсов:

  • цифровые стыки Е1, кодировка HDB3 или AMI;
  • цифровые стыки ИКМ-15 (1024 кбит/с);
  • FXS (двухпроводные физические линии для подключения оконечных абонентских устройств со шлейфной сигнализацией);
  • FXO (двухпроводные физические линии, включаемые в абонентские комплекты АТС);
  • трехпроводные физические соединительные линии (СЛ) с сигнализацией батарейным способом;
  • двух-/четырех-/шестипроводные окончания каналов ТЧ аппаратуры систем передачи;
  • двухпроводные физические линии системы МБ;
  • цифровые асинхронные стыки V.24;
  • цифровые синхронные стыки V.24, V.11, V.35, V.36, X.21;
  • цифровые сонаправленные стыки 64 кбит/с (G.703.1);
  • стыки С-1И;
  • Ethernet 10/100 Base-T;
  • TDMoP Ethernet;
  • ВОЛС Ethernet TDMoP;
  • телеграфные стыки;
  • цифровые стыки SHDSL.

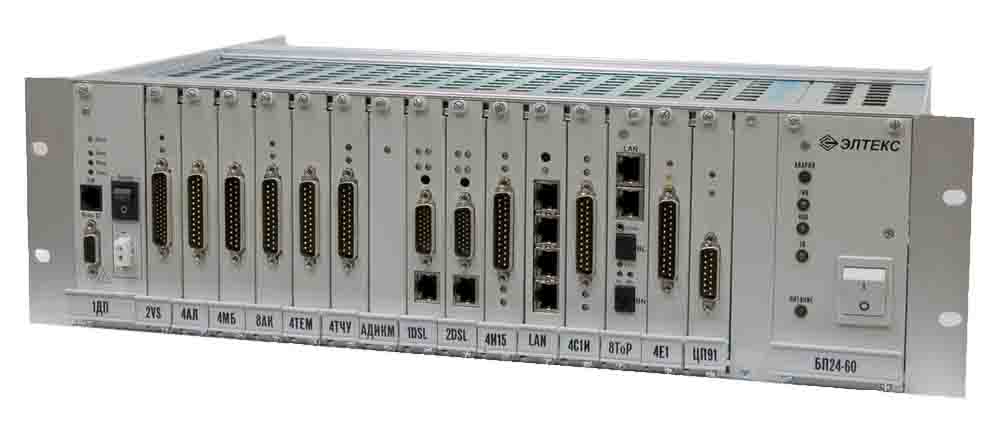

Конструктивное исполнение

Оборудование реализовано в виде модульной конструкции, при этом модули блока питания (БП) и центрального процессора (ЦП) являются базовыми и устанавливаются при любой конфигурации аппаратуры. Модуль ЦП осуществляет кроссовую коммутацию ОЦК и сигнальных каналов, производит конвертирование протоколов сигнализации, управляет работой модулей периферии. Параметры конфигурации хранятся в энергонезависимой памяти.

Сопряжение аппаратуры с подключаемыми каналами и линиями обеспечивают модули периферийных окончаний (модули периферии). Каждый модуль периферии содержит однотипные комплекты, обеспечивающие подключение определенных каналов и линий. Питание оборудования осуществляется от сети постоянного тока с заземленным положительным полюсом и напряжением 24…60В. Конструктивно каждый модуль выполнен в виде отдельного ТЭЗа. ТЭЗы устанавливаются в 19” евроконструктив 3U84ТЕ в стоечном исполнении. Общее количество модулей периферии, которое можно установить в один корпус, составляет 16. Все посадочные места модулей периферии – универсальны.

Варианты применения

В простейшем случае, с помощью мультиплексора Маком-МX можно скоммутировать от 4 до 60 аналоговых окончаний на один-два цифровых потока Е1 или до 128 абонентских комплектов на 4 потока Е1. В качестве аналоговых окончаний могут выступать 2, 4 или 6 проводные линии ТЧ, с внутриполосной сигнализацией или с сигнализацией выделенному сигнальному каналу, абонентские линии или абонентские комплекты. Информация речевых каналов при этом может быть сжата до 32 или 16 кбит/с на канал, используя кодирование АДИКМ.

Мультиплексор используется для организации цифрового канала связи по технологии SHDSL/SHDSL.bis со скоростью до 11,4 Mbps. В качестве особых возможностей мультиплексора следует отметить функции конвертора протоколов.

С помощью мультиплексора можно осуществлять конвертацию в обе стороны:

  • местной и междугородной зоновой сигнализации 2600 Гц по каналам ТЧ в Е1 протокол 2ВСК;
  • одночастотной сигнализации в 1ВСК;
  • сигнализации батарейным способом по трёхпроводным соединительным линиям в Е1 протокол 2ВСК;
  • преобразование стыка ИКМ-15 в Е1.

Также мультиплексор позволяет, устанавливать широковещательные соединения, т.е. подать сигнал с одного из аналоговых или цифровых каналов на несколько других. Применяется в частности для подачи программ радиовещания в несколько пунктов одновременно.


Конфигурирование и мониторинг

Конфигурирование и мониторинг производится с помощью персонального компьютера. Программное обеспечение позволяет осуществлять создание и редактирование конфигурации без подключения к мультиплексору или «онлайн», изменять параметры оборудования без перерыва работы, контролировать состояние мультиплексора и сигнализировать при возникновении аварийных ситуаций.

Имеется возможность удаленного конфигурирования и мониторинга мультиплексора через потоки Е1, DSL, что позволяет объединить несколько мультиплексоров в сеть и управлять их работой удаленно с помощью компьютера, подключенного к любому из мультиплексоров этой сети. Программное обеспечение для центра эксплуатации работает в среде Windows 98/2000/XP и позволяет производить мониторинг /настройку работы как локального оборудования по стыку RS-232, так и сети мультиплексоров через цифровые тракты E1.



Основные технические характеристики:

Интерфейс системы обслуживания: RS232/RS422
Электропитание: 24...60 В постоянного тока
220 В, 50 Гц
Габариты: 450х135х320 мм
Условия эксплуатации: Рабочая температура +5°С...+40°С
Относительная влажность 90% при +25°С



Модули:

Модуль блока питания БП24-60
Модуль центрального процессора ЦП91
Модуль абонентских комплектов 8АК
Модуль двухпроводных СЛ 4АЛ
Модуль трехпроводных СЛ 4СЛУ
Модуль 2/4/6-ти проводных окончаний каналов ТЧ, 4ТЕМ
Модуль цифровых стыков Е1 4Е1
Модуль цифровых стыков ИКМ15 4И15
Модуль асинхронных стыков 4V24
Модуль асинхронных стыков 2VS
Модуль синхронных сонаправленных стыком 64 кбит/с 4С64
Модуль сжатия речевых сигналов АДИКМ
Модуль передачи данных LAN
Модуль оптического стыка 4ToP-2F
Модуль цифровых стыков С1-И 4С1И
Модуль комплектов системы МБ, 4МБ
Модуль цифровых стыков SHDSL
Модуль дистанционного питания 1DP
Субмодуль служебной связи МСС


Схемы применения


Рисунок 1 – Оконечный мультиплексор

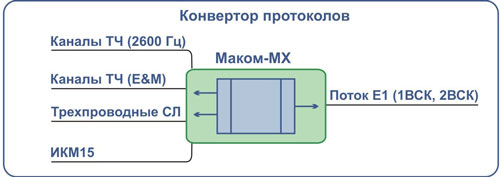

Рисунок 2 – Конвертор протоколов


Рисунок 3 – Кросс-мультиплексор

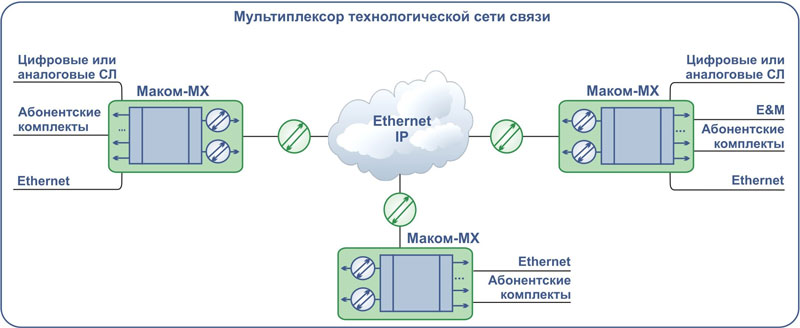

Рисунок 4 – Мультиплексор технологической сети связи




Рисунок 5 – Абонентский вынос
