SHDSL-модемы MXL-1/2, MXL2-2

SHDSL-модемы предназначены для передачи цифровых потоков Е1 совместно с данными Ethernet на большие расстояния по SHDSL-линии.



Основные технические характеристики:

  • 1/2 интерфейса G.SHDSL, с поддержкой технологии SHDSL/SHDSL.bis (до 11,4 Мбит/с по одной паре);
  • возможность работы в N-парном режиме (для модемов MXL-2, MXL2-2);
  • 4/8 интерфейсов Е1/ИКМ-15 с возможностью кросс-коммутации;
  • 4 порта 10 Base-T/100 Base-TX;
  • организация аналоговой и цифровой служебной связи;
  • коммутатор второго уровня;
  • поддержка VLAN 802.1q;
  • поддержка firewall и NAT;
  • встроенный сервер DHCP;
  • связывание сетевых интерфейсов (bonding);
  • подсистема ДП:
    • выходное напряжение дистанционного питания + 300 В;
    • максимальный ток дистанционного питания 60 мА для однопарной системы, 100 мА для двухпарной;
    • контроль тока утечки;
    • возможность переполюсовки для нахождения участка неисправности;
    • защита линейного интерфейса по току и напряжению;
  • габаритные размеры 485x270x40 мм.


При создании цифровой системы передачи семейства MXL были учтены все требования, предъявляемые к устройствам подобного класса.

1. Подсистема ДП
Для оптимальной реализации конкретной системы связи система ДП в MXL сделана модульной, что дополнительно повышает ремонтопригодность. Возможна установка одного или двух субмодулей ДП. Каждый субмодуль обслуживает одно направление и работает по одно- или двухпарной схеме. Встроенная функция переполюсовки позволяет легко определить последний рабочий участок тракта передачи.
2. Аналоговая служебная связь
Применяется для общения с персоналом, ведущим работы на тракте с ближайшего рабочего регенерационного пункта в случае нарушения работы цифровой системы передачи. Система аналоговой служебной связи состоит из двух частей - трансформаторной развязки с линией в модеме и автономного блока аналоговой связи (АСМ) с усилителем и микрофоном у оператора, подключаемого к специальному разъему оборудования. Функционал опционален.
3. Цифровая служебная связь
Для оперативного общения обслуживающего персонала на разных концах тракта без прерывания связи в состав оборудования был включен функциональный узел цифровой служебной связи ЦСС. Доступ к ЦСС и выбор тракта передачи легко осуществляется с передней панели оборудования, разговор может вестись с помощью микротелефонной гарнитуры или через громкоговорящую связь. Для работы используется один из разговорных каналов потока.
4. Телеметрия
Для контроля состояния объекта и выдачи аварийной информации на вышестоящий объект в оборудование заложены 2 датчика телеметрии, а для управления устройствами на объекте - 2 реле с «сухими» контактами.
5. Удаленный мониторинг и управление
Вся настройка удаленного и местного полукомплекта может осуществляться через Web-интерфейс, telnet или консоль. Также дистанционно можно организовать локальный или удаленный loopback.

Схема применения

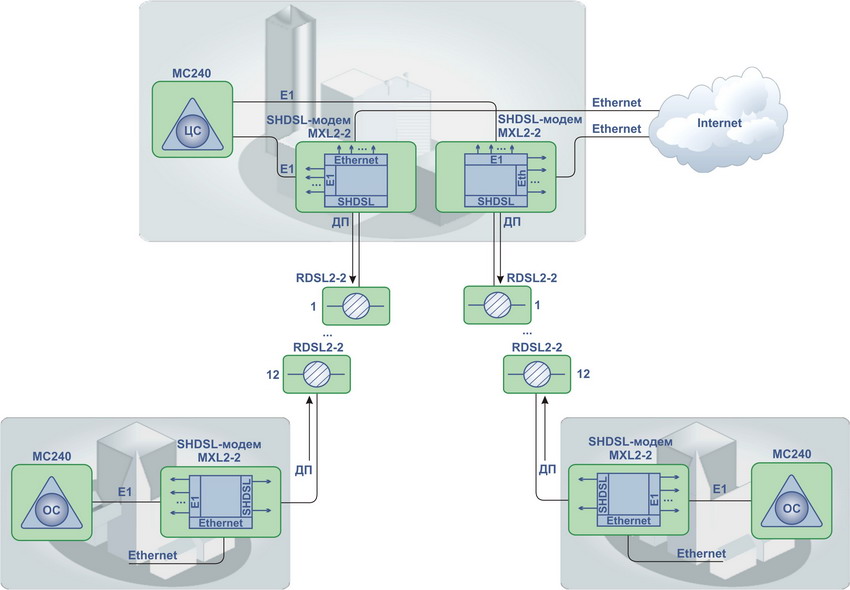

Рисунок 1 – Схема применения MXL-1/2, MXL2-2

Преимущества

  • модем МХL может выступать в роли транспорта для передачи цифровых потоков и абонентских линий, так и в роли медиа-конвертора для передачи кадров Ethernet в современных сетях NGN;
  • дистанционное питание до 6-ти регенераторов с одной стороны;
  • напряжение дистанционного питания + 300 В;
  • устройства работают под управлением операционной системы Linux;
  • определение места обрыва линии с точностью до регенерационного участка;
  • цифровая служебная связь;
  • возможность организации VLAN;
  • поддержка функции маршрутизации уровня 2 при передаче данных Ethernet по линиям DSL/E1;
  • дополнительные функции оборудования (маршрутизация, DHCP сервер и прочее);
  • единая система мониторинга.

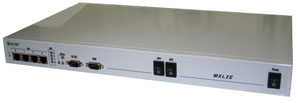

SHDSL-модемы MXL2E-2/4

SHDSL-модемы MXL2E-2/4 предназначены для передачи данных Ethernet на большие расстояния по SHDSL-линии.



Основные технические характеристики:

  • 2/4 интерфейса G.SHDSL, с поддержкой технологии SHDSL/SHDSL.bis (до 11,4 Мбит/с по каждой паре);
  • 4 порта 10 Base-T/100 Base-TX;
  • организация аналоговой служебной связи;
  • коммутатор второго уровня;
  • поддержка VLAN 802.1q;
  • связывание сетевых интерфейсов (bonding);
  • поддержка Diffserv;
  • подсистема ДП:
    • выходное напряжение дистанционного питания + 300 В;
    • максимальный ток дистанционного питания 60 мА для однопарной системы, 100 мА для двухпарной;
    • контроль тока утечки;
    • возможность переполюсовки для нахождения участка неисправности;
    • защита линейного интерфейса по току и напряжению;
  • габаритные размеры 485x270x40 мм.


При создании цифровой системы передачи семейства MXL2E были учтены все требования, предъявляемые к устройствам подобного класса.
1. Подсистема ДП


Для оптимальной реализации конкретной системы связи система ДП в MXL сделана модульной, что дополнительно повышает ремонтопригодность. Возможна установка одного или двух субмодулей ДП. Каждый субмодуль обслуживает одно направление и работает по одно- или двухпарной схеме. Встроенная функция переполюсовки позволяет легко определить последний рабочий участок тракта передачи.
2. Аналоговая служебная связь
Применяется для общения с персоналом, ведущим работы на тракте с ближайшего рабочего регенерационного пункта в случае нарушения работы цифровой системы передачи. Система аналоговой служебной связи состоит из двух частей - трансформаторной развязки с линией в модеме и автономного блока аналоговой связи (АСМ) с усилителем и микрофоном у оператора, подключаемого к специальному разъему оборудования. Функционал опционален.
3. Телеметрия
Для контроля состояния объекта и выдачи аварийной информации на вышестоящий объект в оборудование заложены 2 датчика телеметрии, а для управления устройствами на объекте - 2 реле с «сухими» контактами.
4. Удаленный мониторинг и управление
Вся настройка удаленного и местного полукомплекта может осуществляться через Web-интерфейс, telnet или консоль. Также дистанционно можно организовать локальный или удаленный loopback.

Схема применения

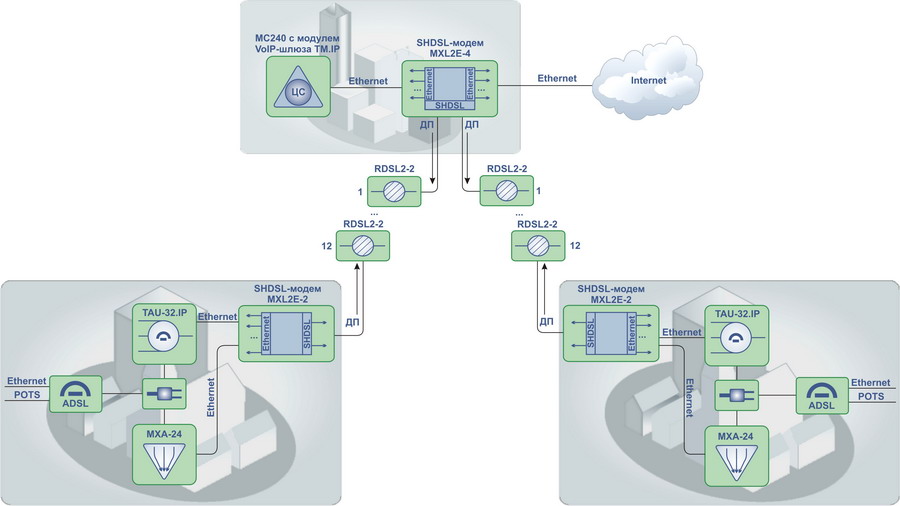

Рисунок 2 – Схема применения MXL2E-2/4

Преимущества

  • модем МХL может выступать в роли транспорта для передачи цифровых потоков и абонентских линий, так и в роли медиа-конвертора для передачи кадров Ethernet в современных сетях NGN;
  • дистанционное питание до 6-ти регенераторов с одной стороны;
  • напряжение дистанционного питания + 300 В;
  • устройства работают под управлением операционной системы Linux;
  • определение места обрыва линии с точностью до регенерационного участка;
  • цифровая служебная связь;
  • возможность организации VLAN;
  • поддержка функции маршрутизации уровня 2 при передаче данных Ethernet по линиям DSL/E1;
  • дополнительные функции оборудования (маршрутизация, DHCP сервер и прочее);
  • единая система мониторинга.
