УПАТС "МиниКом DX-500" осуществляет коммутацию разговорных трактов через цифровое коммутационное поле и предусматривает коммутацию внешних подключений.

Назначение

В различных отраслях промышленности, где производство связано с наличием агрессивных химических соединений, запыленности, сильных акустических шумов, электромагнитных помех, широкое применение находят системы командно-поисковой (КПС) и двусторонней громкоговорящей (ДГС) связи, которые являются продолжением оперативной телефонной связи (ОТС) предприятий. ГК «Информтехника» разработала системы КПС и ДГС на базе телекоммуникационной платформы «МиниКом DX-500».

Виды внешних подключений:
  • Линий ДГС к специализированным терминалам связи (в т.ч. и к УГС);
  • Двухпроводных физических линий системы центральной батареи;
  • Двухпроводных физических линий системы местной батареи;
  • Двухпроводных соединительных линий системы, включаемых в аналоговые абонентские комплекты встречных АТС;
  • Соединительных линий к трансляционным усилителям, для организации односторонней КПС с возможностью управления фидерами проводного вещания;
  • Двухпроводных соединительных линий к устройству регистрации речи (магнитофону), индивидуально с каждого пульта обслуживания на отдельный вход регистратора речи.
  • Линий, подключаемых к диспетчерскому интерфейсу аппаратуры дальней автоматической связи энергосистем (АДАСЭ);
  • Цифровых соединительных линии (протоколы сигнализации CAS, DSS1 и т.д.);
  • 6 или 8 проводных соединительных линий для подключения оборудования командно- поисковой связи (КПС).

Пульт диспетчера системы КПС и ДГС выполняет следующие функции:

  • Передачу команд с ПД через встроенный или внешний микрофон;
  • Циркулярную передачу команд группе вахтенного персонала;
  • Оборудование для систем КПС и ДГС обеспечивает дистанционное включение средств оповещения (динамики), циркулярно оповещает оперативный персонал и должностных лиц, работников предприятий, учреждений, войсковых частей при возникновении чрезвычайных ситуаций.
  • Постоянный самоконтроль и передачу сообщений на рабочее место оператора УПАТС "МиниКом DX-500" для определения местонахождения неисправностей и их устранения;
  • Визуальную индикацию на пульте оперативной связи диспетчера (ПД) текущих: числа, месяца, года, времени в часах и минутах;
  • Выдачу речевого сигнала на аппаратуру системы звукозаписи во время передачи команд с любого ПД;
УПАТС  "МиниКом DX-500" обеспечивает подключение:
  • Двухпроводное, для цифровых ПД;
  • Двухпроводное, для подключения фидеров рупорных громкоговорителей;
  • Двухпроводное, для подключения к цифровым портам основных станций регистрации переговоров во время разговорного соединения с любого ПД;
  • Двухпроводное, для подключения к аналоговым портам резервных станций регистрации переговоров во время разговорного соединения с любого ПД;
  • Двухпроводное, для внешних 2-х проводных линейных комплектов подключаемым к системе ОбТС.
Система командно-поисковой связи (КПС)

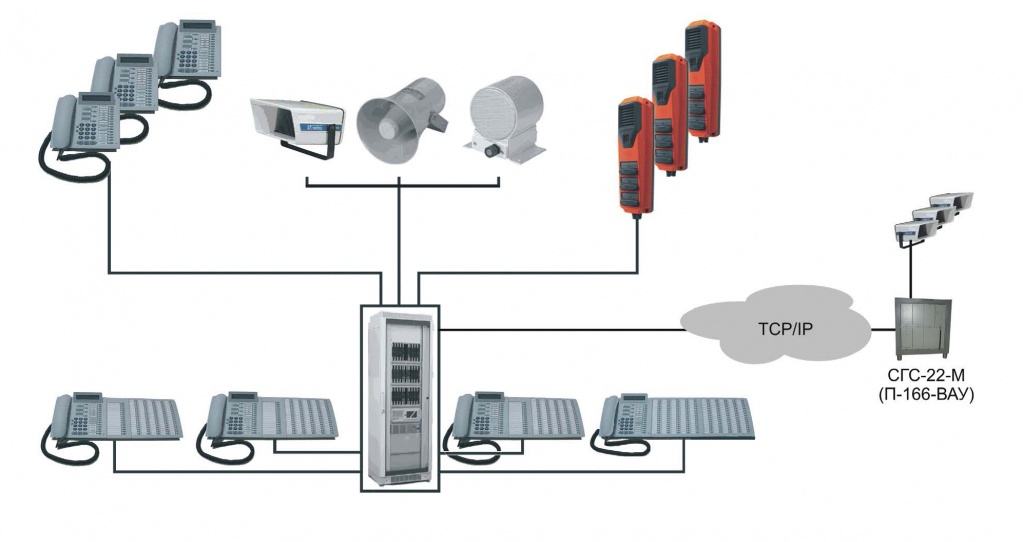

Система командно-поисковой связи предназначена для поиска персонала на территории предприятия, передачи команд, оповещения персонала при авариях, трансляции различных голосовых сообщений и др. Кроме речевых сообщений диспетчера система позволяет программировать именные клавиши на пульте оперативной связи для передачи заранее записанных стандартных команд или сигналов (сирены, гонги и т.п.). Сообщения могут передаваться на один громкоговоритель, на группу, на несколько групп или на все громкоговорители одновременно. Основными элементами системы являются:

  • УПАТС "МиниКом DX-500";
  • Пульты оперативной связи;
  • Аналоговые телефонные аппараты;
  • Усилительное оборудование;
  • Рупорные и настенные громкоговорители.
Громкоговорители

Для громкого оповещения в системе командно-поисковой связи применяются всепогодные (при необходимости взрывозащищенные) громкоговорители рупорного типа. Они развивают высокое звуковое давление при большом КПД, имеют широкую полосу воспроизводимых частот и оптимальную диаграмму направленности. Конструктивно громкоговорители могут быть защищены от металлической и угольной пыли, иметь широкий диапазон рабочих температур.


Состав и тип громкоговорителей, усилительного оборудования зависят от условий проекта и решаемых производственных задач.


Система двусторонней громкоговорящей связи (ДГС)

Система двусторонней громкоговорящей связи в составе УПАТС "МиниКом DX-500" обеспечивает организацию качественной громкоговорящей двухсторонней связи на предприятиях энергетики, атомной энергетики, железнодорожного транспорта, предприятиях нефтегазового комплекса, металлургической и химической промышленности, а также других промышленных предприятиях.

Основными элементами системы являются:
  • Коммутационное оборудование - УПАТС "МиниКом DX-500";
  • Пульты оперативной связи;
  • Аналоговые телефонные аппараты;
  • Усилительное оборудование;
  • Устройства двусторонней громкоговорящей связи.
ДГС предоставляет следующие виды связи:
  • Прямую двустороннюю громкоговорящую связь с любого рабочего места "МиниКом DX-500" с любым из подключенных терминалов двусторонней громкоговорящей связи УГС-1 (пульт-УГС-1, ТА-УГС-1 , УГС-1-УГС-1);
  • Циркулярную связь с заранее выбранными группами терминалов УГС-1;
  • Циркулярную связь со всеми терминалами УГС-1;
  • Выборочный циркуляр, т.е. произвольный, необходимый в данный момент;
  • Организацию индивидуального исходящего вызова на терминал УГС-1;
  • Организацию группового исходящего вызова на произвольную группу терминалов УГС-1;
  • Организацию группового циркулярного вызова на все терминалы УГС-1;
  • Прием входящего вызова (вызовов) от терминала (терминалов) УГС-1;
  • Включение в конференцию последнего (последних) вызова при занятости руководителя (диспетчера) разговором и ответе на вновь поступивший входящий вызов (вызовы);
  • Автоматическое отключение одного абонента при исходящем вызове от другого;
  • Возможность участия в соединениях между всеми типами включенных в "МиниКом DX-500" линий;
  • Организацию от терминала УГС-1 режима аварийного "перебоя" разговора руководителя, либо организацию исходящего вызова от терминала УГС-1 на дополнительную (специально оговоренную) линию;
  • Отбой со стороны руководителя (освобождение руководителя);
  • Автоматическое отключение соединения при отсутствии речи со стороны УГС-1 в течение установленного интервала времени (0,5 мин.).
Пульт оперативной связи может работать в двух основных режимах:
  • Базовый режим (пульт функционирует как обычный цифровой терминал ISDN. Для вызова УГС необходимо переключить пульт в режим ДГС нажатием клавиши "ДГС", после чего можно вызывать переговорное устройство).
  • Режим "ДГС" (в этом режиме клавиша "ДГС" нажата по умолчанию и вызов переговорного устройства осуществляется нажатием одной именной клавиши УГС). Все функции и возможности пульта оперативной связи сохраняются в обоих режимах.
Устройство двусторонней громкоговорящей связи (УГС-1)

Корпус переговорного устройства - ударопрочный, химостойкий, диэлектрический, пыле-влагозащищенный. УГС-1 прошло испытания для применения на предприятиях, расположенных в сейсмоопасных районах. Микрофон с узкой диаграммой направленности и схемой шумоподавления имеет химостойкое, влагостойкое и морозостойкое исполнение.

Световая индикация

На лицевой панели УГС-1, над ключом, расположены два световода индикации, визуально связанных с положением "срабатывания" рукоятки поворотного переключателя.


По индикации световода можно определить режим работы УГС-1:
  • Индикатор не горит - данное направление свободно;
  • Индикатор горит зеленым цветом - УГС-1 в режиме разговора;
  • Индикатор горит красным цветом - абонент, закрепленный за данным направлением, занят;
  • Индикатор мигает зеленым цветом - ключ нажат, разговор со стороны УГС-1;
  • Индикатор мигает красным цветом - УГС в режиме оповещения, вызов УГС-1.
Дополнительный усилитель

Если в условиях повышенного шума требуется большая мощность принимаемых объявлений, в УГС-1 может устанавливаться дополнительный усилитель на 100 Вт (поставляется отдельно).

Проблесковый маячок. Для дополнительной световой индикации в устройстве предусмотрена возможность подключения дополнительного (внешнего) проблескового маячка. При входящем вызове индикация встроенного маячка будет дублироваться на дополнительный внешний сигнальный маяк, после ответа абонента внешний и внутренний маячки отключаются.

Для решения производственных задач заказчик имеет возможность использовать системы ДГС и КПС как вместе, так и по отдельности. При этом системы могут быть смонтированы в едином стативе или в разных шкафах. Модернизация систем КПС и ДГС на базе телекоммуникационной системы "МиниКом DX-500" может проводиться поэтапно, так как станция работает с устаревшими абонентскими терминалами громкоговорящей связи типа "Рябина" или "Крапива".
