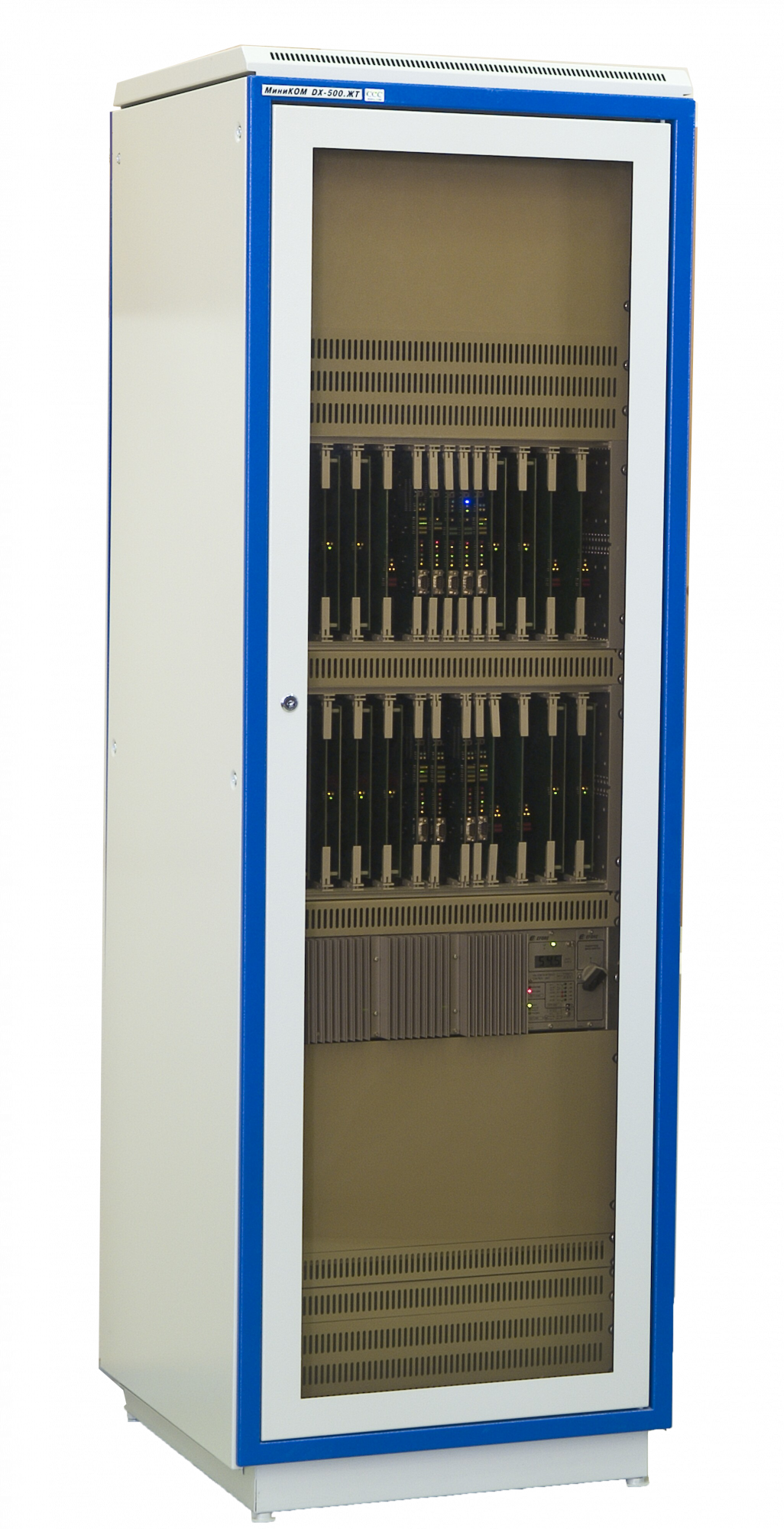

Телекоммуникационная система «МиниКом DX-500.ЖТ» - единая цифровая платформа для сетей общетехнологической и оперативно-технологической связи, системы связи совещаний железных дорог.

Назначение
  • Для построения сетей связи;
  • Для стыковки ведомственной сети с сетями связи других ведомств;
  • Для выхода на сети общего пользования;
  • Для работы в цифровых сетях с интеграцией служб (ISDN);
  • В подсистемах операторов ручного обслуживания;
  • В диспетчерских центрах;
  • В информационных центрах и центрах обслуживания пассажиров;
  • Как система связи совещаний;
  • Для создания системы микросотовой связи стандарта DECT;
  • Для сопряжения с транковыми и спутниковыми системами связи;
  • Для мультиплексирования и передачи до 4 (до 8) цифровых потоков Е1 по 1 (по 2) оптическим волокнам и полупостоянной коммутации отдельных ОЦК и для обеспечения передачи данных.
Решаемые задачи

В соответствии с требованиями департамента связи и вычислительной техники ОАО «РЖД» коммутационная система «МиниКом DX-500.ЖТ» обеспечивает следующие виды железнодорожной связи:

  • Дорожную распорядительную связь;
  • Отделенческую проводную связь;
  • Связь совещаний:
  • Станционную проводную связь
  • Станционную распорядительную;
  • Парковую;
  • Перегонную;
  • Передачу данных систем телемеханики и телесигнализации;
  • Отделенческую проводную связь :
  • ПДС- поездную диспетчерскую;
  • ПРС - поездную радиосвязь;
  • ЭДС- энергодиспетчерскую;
  • ЛПС - линейно-путевую;
  • ПС - постанционную;
  • СДС - служебную диспетчерскую электромехаников СЦБ и связи;
  • ВДС - вагонную диспетчерскую;
  • МДС - маневровую диспетчерскую;
  • БДС - билетную диспетчерскую;
  • СТВ - транспортную военизированную охрану ОВД ;
  • ОПС - дежурного по охраняемому переезду.
Ключевые особенности

Станция «МиниКом DX-5ОО.ЖТ» - модульная система, позволяющая просто и экономично наращивать емкость до 4096 портов и 48 ЦСЛ.

Особенности архитектуры «МиниКом DX-5ОО.ЖТ»:

  • Каждые 128 портов или четыре ИКМ-тракта обслуживаются независимыми процессорами с собственным программным обеспечением.
  • Распределенная коммутация. Каждый управляющий модуль имеет собственное неблокируемое цифровое коммутационное поле.
  • Коммутация разговорных трактов в пределах кластера производится без использования централизованных ресурсов станции.
  • Наличие дублированного общего неблокируемого поля коммутации 1024 на 1024 порта.
  • Возможность пространственного разнесения модулей станции на значительные расстояния по цифровым трактам или ВОЛС.

Интеграция с аналоговыми транкинговыми системами радиосвязи:

  • Сопряжение ведомственной сети с системами подвижной радиосвязи различных аналоговых стандартов (SmartTrunk-ll, MPT-1327, LTR и др.)
  • Единое поле нумерации всей ведомственной сети, благодаря чему абоненты получают широкий спектр дополнительных услуг и связь на больших расстояниях.
  • Гибкие возможности программирования станции «МиниКом DX-500.ЖТ» позволяют избежать необходимость набора дополнительного номера радиоабонента (в DTMF-режиме) после выхода на контроллер системы.

Надежность и отказоустойчивость:

Распределенное управление

  • Благодаря использованию собственных микропроцессоров со своей памятью в каждом модуле возможно распределить управление по всей системе и избежать зависимости от централизованной системы, в результате чего неисправность одного модуля оказывает ограниченное влияние на всю систему.
  • Каждый кластер «МиниКом DX-5ОО.ЖТ» имеет собственный микропроцессор и цифровое коммутационное поле, обеспечивающее коммутацию разговоров и передачу данных в пределах одного кластера.

Дублирование систем

  • Ресурсы станции, влияющие на согласованную работу отдельных модулей, используются централизованно.
  • Центральное коммутирующее устройство и система межмодульной синхронизации выполнены с использованием принципа 100% резервирования.

Построение системы электропитания

В «МиниКом DX-5ОО.ЖТ» применена полностью децентрализованная система электропитания. К станции подается напряжение ±48 или 60 В от внешних первичных источников питания по двум независимым внешним вводам. Каждая плата обеспечивается питанием по независимым шинам. Плата автоматически выбирает шину электропитания, переключаясь на другую при отказе одного из источников. Таким образом, станция не имеет внутренних централизованных блоков питания.



Подбор компонентов и технология производства

  • Система «МиниКом DХ-500.ЖТ» построена на элементной базе ведущих мировых производителей - Analog Devices, Infineon, Hewlett Packard, Intel и др.
  • Для достижения высокого качества и надежности оборудования используется самое современное автоматизированное производство печатных плат с технологией поверхностного монтажа компонентов (SMT).
Технические характеристики
Максимальная ёмкость станции
  • 256, 512, 1024, 4096 аналоговых портов и до 4, 12, 20, 76 ЦСЛ соответственно
Ёмкость стативов и габариты (ГхВхШ)
  • 256 портов - 600х110х600 мм, 512 портов - 600х1820х600 мм, 1024 порта - 650х2370х810 мм
Электропитание
Напряжение постоянного тока
  • 44-63 В
Номинальная потребляемая мощность
  • Не более 1,2 Вт/порт
Способ обработки сигнала
  • Цифровой, 64 кбит/сек.
Количество кругов (групповых каналов)
  • До 30 абонентских;
  • До 30 транзитных;
  • До 60 шлюзовых.
Типы внутренних портов (подключаемых линий)
Аналоговые 2-проводные
  • Местный - аналоговый ТА;
  • Спикер - громкоговоритель;
  • МБ - аппарат МБ
Цифровые
  • 2-проводной Upoe
Городские аналоговые
  • 2-проводные городские линии
Сигнализация 4-проводных линий тональной частоты (ТЧ)
Специальные сигнализации для диспетчерского круга в ЖТ
  • 4-проводный стык для включения аналогового ответвления диспетчерской связи или поездной радиосвязи с радиостанциями 43РТС-А2-ЧМ, РС-6, РС-46М с управлением частотой 3300Гц или с радиостанциями РС-6, РС-46М с управлением частотами Fa, Fb;
  • 2-проводный стык для согласованного (KSP) или высокоомного (KVP) включения
  • 2-проводный стык для включения линии поездной радиосвязи (PRS) с радиостанциями 43РТС-А2-ЧМ, РС-6, РС-46М с управлением постоянным током или с радиостанциями РС-6, РС-46М с управлением частотами Fa, Fb;
  • Местный TA с устройством управления голосом (SLT);
  • PGS - линия перегонной связи с возможностью набора списочного номера абонента сети ОТС в импульсном или тоновом режиме.
Сети общего пользования
  • Исходящая 2600 с МЧК-челноком;
  • Входящая СЛМ 2600 с декадным набором;
  • Входящая СЛМ 2600 с МЧК-челноком.
Ведомственные
  • Dходящая 2600 с МЧК-челноком;
  • 2600 двусторонняя;
  • 600+750 двустороняя;
  • ТДНВ;
  • 4-проводный аппарат (2100, коммутатор);
  • Исходящая 2600 с МЧК-челноком;
  • 2100 двустороняя;
  • АДАСЭ;
  • ТДНИ.
Сигнализации ИКМ-линий
В городских сетях общего пользования
  • Исходящая СЛ/ЗСЛ с декадным набором;
  • Исходящая СЛ/ЗСЛ с набором МЧК-челноком;
  • Входящая СЛМ с декадным набором;
  • Входящая СЛ с декадным набором;
  • Входящая СЛ с набором МЧК-челноком;
  • Входящая СЛМ с набором МЧК-челноком.
В сельских сетях общего пользования
  • УСЛ 2ВСК с декадным набором;
  • СЛМ 2ВСК с декадным набором ISDN PRI; DSS1 (ETS300 102-1); Q SIG (Q.931);
  • УСЛ 1ВСК (индуктивный код) с декадным набором;
  • СЛМ 1 ВСК (индивидуальный код) с декадным набором.
Дополнительные ИКМ-линии
  • ИКМ для подключения DECT-контроллера (до 512 абонентов) на правах абонентов.
Выделенные цифровые каналы сбора и передачи данных
Асинхронные 1200-19200 Бит/сек.
  • V-24 (RS-232), V-11 (RS-422/485)
  • УПАТС поддерживает передачу информации со скоростями до 64 кбит/сек.
