Разработка программно-аппаратных комплексов системы мониторинга и администрирования сетей связи (СМА), построенных на базе "МиниКом DX-500" - одно из актуальных направлений работы компании.




Назначение

Разработанное программное обеспечение позволяет сосредоточить контроль и управление территориально распределенными системами оперативно-технологической связи на одном или нескольких рабочих местах операторов. При этом обеспечивается наглядное отображение текущего состояния и загруженности коммуникационного оборудования разнесенного на десятки и сотни километров. В ходе разработки системы достигнут важный компромисс между удобством и информативностью интерфейса оператора. С одной стороны оператор имеет полную информацию обо всех процессах, происходящих в системе, актуальные сведения о реальном состоянии системы связи. С другой - он не перегружен информацией, избыток которой может существенно затруднить восприятие человеком общей картины состояния системы.

Решаемые задачи

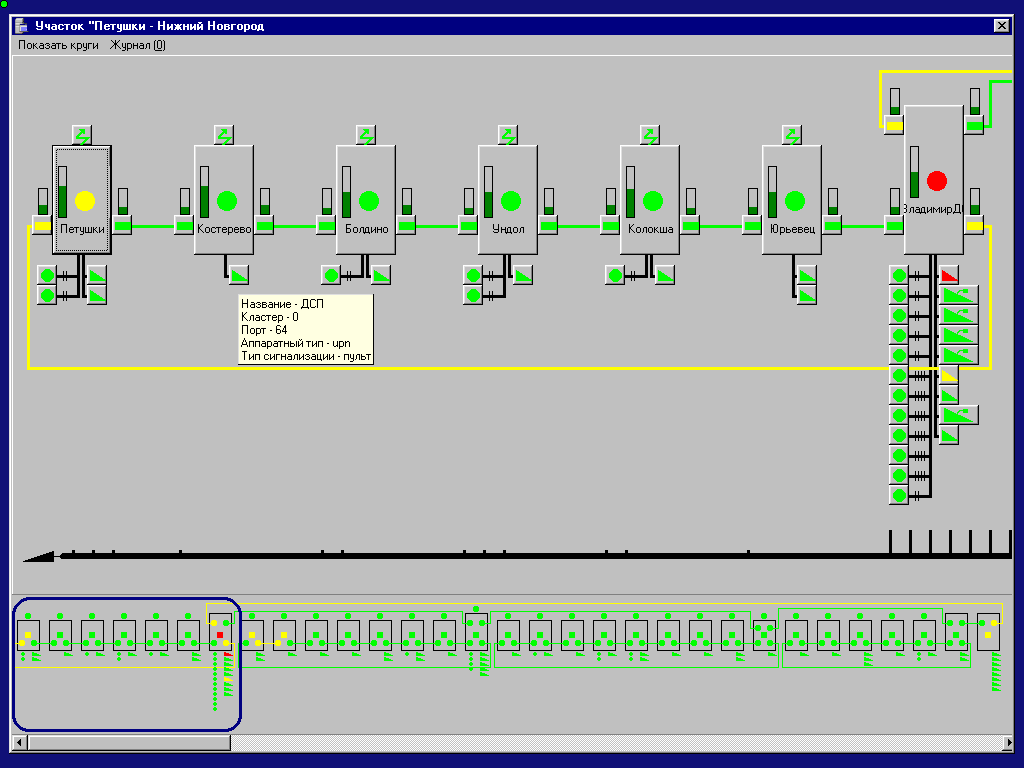

Достигнутое в ходе разработки сочетание удобства и функциональности рабочего места позволяет оператору одновременно контролировать как состояние системы связи в целом, так и техническое состояние отдельных участков и станций с точностью до отдельной платы и даже ее компонентов с помощью иерархической системы экранных форм. В ходе разработки удалось совместить технологический и оперативный взгляды на систему связи. Оператор может не только увидеть, на каких именно абонентов системы может повлиять возникшая в оборудовании коллизия, но и наоборот - определить те технические устройства, некорректная работа которых может являться причиной нареканий на качество связи со стороны конкретного абонента. Все это стало возможным благодаря тому, что в системе предусмотрена база данных, описывающая систему связи не только в технологических, но и в административных терминах.

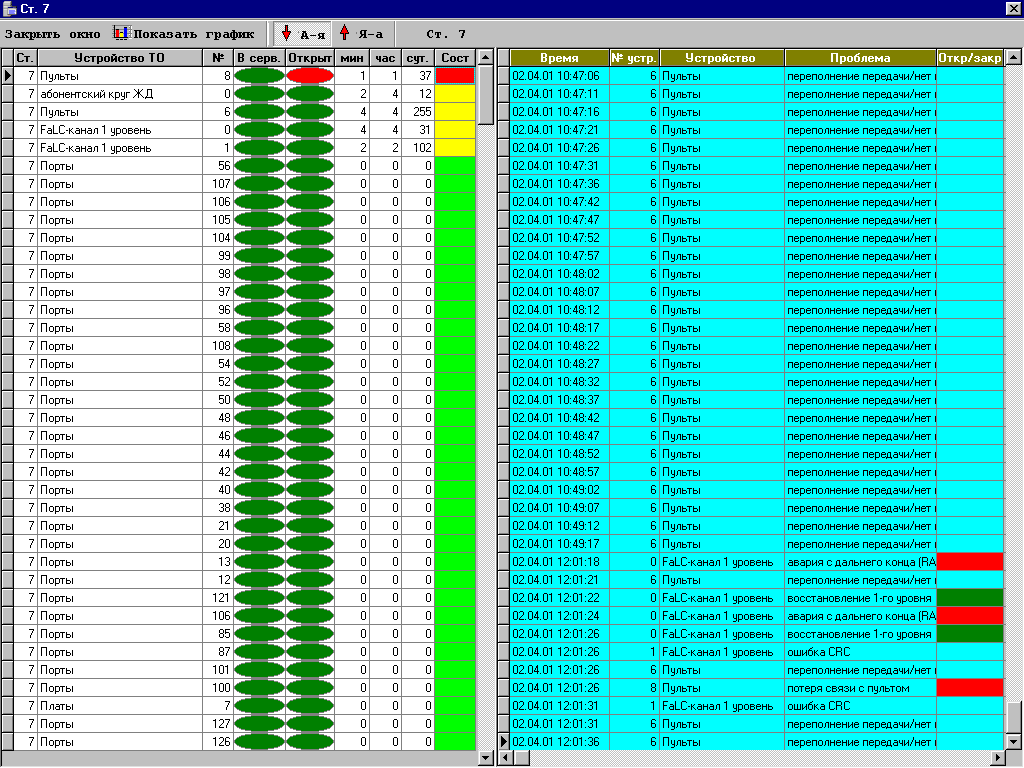

При создании рабочего места оператора предусмотрены функции визуального и звукового оповещения персонала обо всех аварийных ситуациях в системе связи, протоколирование и архивация информации о любых изменениях технического состояния ее компонентов. Кроме того, предусмотрено протоколирование всех действий оператора. Встроенные в систему средства статистического анализа и наглядного отображения накопленной информации позволяют выявлять нестабильно работающие компоненты системы и принимать меры по предотвращению отказов прежде, чем они смогут оказать негативное влияние на обеспечение пользователей надежной и бесперебойной связью. С этой целью, кроме граничных состояний "исправен/неисправен" ("зеленый/красный") для объектов контроля предусмотрено промежуточное состояние (условно называемое "желтым") - при котором объект исправен и участвует в обслуживании трафика, но в его функционировании наблюдаются сбои, на которые оператору целесообразно обратить внимание. Типичным примером таких сбоев могут быть ошибки CRC для первого уровня потока Е1 или повторы передачи для второго уровня. В системе предусмотрена возможность гибкой настройки пороговых значений для перехода объектов контроля между состояниями "желтое/зеленое". Как правило, они опираются на частоту поступления диагностических сообщений и могут варьироваться в зависимости от типа объекта контроля. Система позволяет постоянно накапливать опыт решений нестандартных ситуаций и вырабатывать для обслуживающего персонала рекомендации по устранению неполадок.

Ключевые особенности

Важной особенностью системы является то, что для сбора диагностической информации и доведения до объектов управляющих воздействий не требуется дополнительной канальной емкости. Транспортировка диагностических сообщений и терминальных команд осуществляется по D-каналу одного из межстанционных потоков Е1.

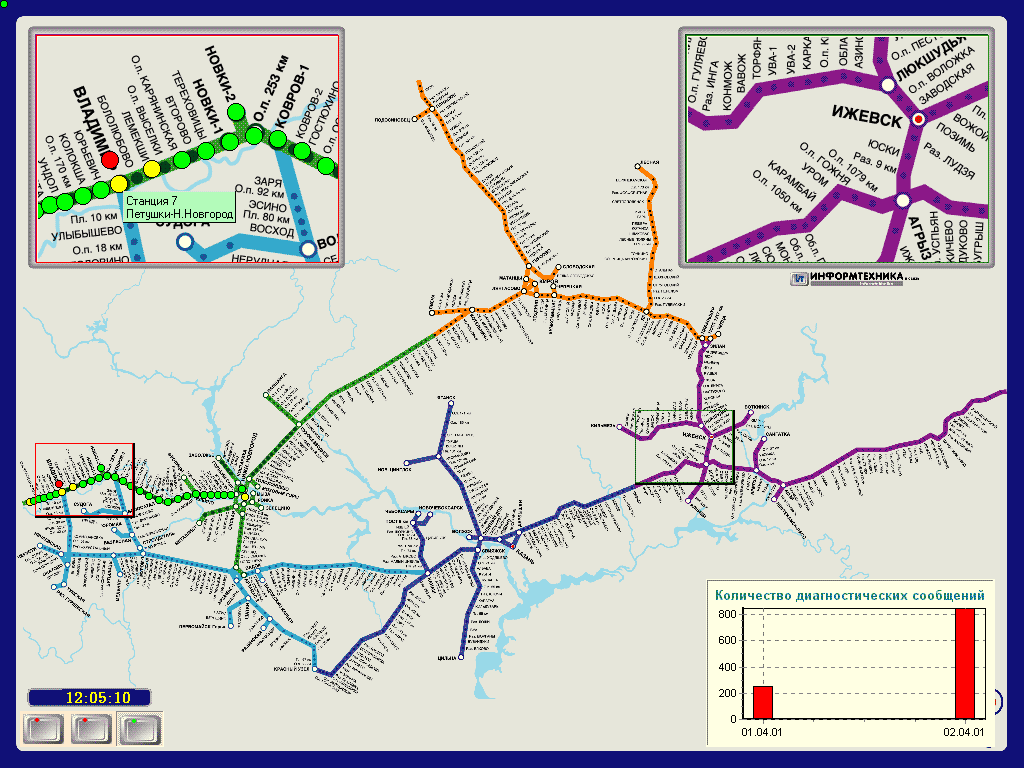

Состав технических средств системы СМА может изменяться в широких пределах. В случае контроля одного участка, включающего до 30-35 станций "МиниКом DX-500", все управление может быть сосредоточено на рабочем месте оператора, состоящего из одного персонального компьютера. При построении системы связи, состоящей из нескольких участков, включающих более сотни станций, необходима организация отдельного рабочего места для каждого участка и выделение сервера для организации их взаимодействия между собой. Не лишним при таком подходе станет и экран коллективного пользования, на котором отображается общая для всех рабочих мест информация (как правило, это состояние системы связи в целом). При использовании корпоративной сети передачи данных (то, что принято называть термином "интранет") в ней могут быть организованы дополнительные рабочие места с ограниченным уровнем полномочий - без права выдавать в систему управляющие команды, но с возможностью отображать информацию о текущем состоянии системы связи. Такие терминалы могут быть расположены непосредственно на рабочих местах руководителей, которым нет необходимости непосредственно вмешиваться в технологическое управление системой связи, но важно иметь оперативную информацию о ее состоянии, а главное - возможность статистического анализа различных аспектов ее функционирования.
В СМА предусмотрено несколько уровней безопасности. Доступ в систему предполагает процедуру авторизации обслуживающего персонала (логин - пароль). Администратором системы ведутся списки пользователей с назначением им соответствующего уровня полномочий - как по составу доступного оборудования, так и по возможности выдачи управляющих команд: полный доступ к системе управления, ограниченные возможности по управлению станциями, только просмотр. Кроме общего доступа в систему, паролем защищен и доступ к конкретному оборудованию.
Системой предусмотрено протоколирование всех событий, происходящих в системе - будь то изменения в техническом состоянии объектов контроля или действия оператора. В протоколе фиксируется точное время, содержание событий, а для записей о действиях оператора - его пароль. Тем самым обеспечивается возможность последующего разбора и анализа не только изменений технического состояния системы связи, но и адекватности действий обслуживающего персонала.

Состав системы
  • Рабочее место оператора (станционное)
  • Рабочие места операторов зонального уровня
  • Рабочее место операторов регионального уровня
  • Коммуникационный сервер
  • Экран коллективного пользования

Технические характеристики

Тип обслуживаемого оборудования:
  • "МиниКом DX-500"
  • "МиниКом DX-500.ЖТ"
Кол-во сетевых элементов (коммуникационных станций)
  • Зональный уровень: 10 - 40
  • Региональный уровень: до 255
Уровни доступа обслуживающего персонала:
  • Полный
  • Ограниченные полномочия по управлению оборудованием
  • Только мониторинг состояния системы связи
Возможности протоколирования:
  • Изменения технического состояния оборудования
  • Состояние внешнего электропитания
  • Действия обслуживающего персонала
